變頻器故障電流的檢測和降低措施

發布時間:04-14 瀏覽數:

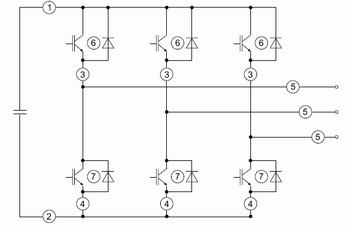

電壓型逆變器電路。在電路圖中首先標出了基本測量點,在這些測量點有可能檢測出故障電流。
變頻器故障電流的檢測和降低措施
過電流: 在測量檢測點 1-7
分支短路電流: 在測量檢測點 1-4 和 6-7
過載短路電流: 在測量檢測點 1-7
接地故障電流: 在測量檢測點 1, 3, 5, 6 或通過計算測試點1和2的差異得出
原則上對短路電流要求實行快速的保護措施,要求從驅動輸出級直接動作,因?yàn)榫w管必須在短路
發生后一定時間tsc_max (通常為10微秒)內被關斷(通過主動控制可降低開關速度)。故障電流可能在測
量檢測點3,4,5,6,7被檢測到。
在測量檢測點1-5可以使用測量分流器或者感應式電流測量器(通常在測量檢測點5)進行測量。
測量分流器:
-- 測量方法簡單
-- 需要使用低歐姆 (1到100mW)、低感應的功率分流器
--測量信號有較高的抗干擾性
--測量信號不帶電位隔離
感應式電流測量器:
--比較測量分流器有明顯較高的成本(費用)
-- 比較測量分流器抗干擾性較低
-- 測量值帶電位隔離
在測量點6和7,故障電流的檢測可以直接在IGBT/MOSFET模塊的端口進行。在這里,保護方法可
以是vCEsat和vDS(on)的檢測(間接測量法),或者鏡像電流檢測,它是使用檢測IGBT/MOSFET的傳感器
(利用IGBT傳感器電流鏡像測到故障電流
在IGBT上的傳感器是由在發射極的幾個傳感單元以及一根平行于電流通路的線路所構成的。通過測
量電阻RSense就可以得到集電極電流的信息。在RSense=0時,電流在發射極和感應電路是理想分布,
它們之間的電流比值為發射極傳感單元數量同總傳感單元數量的比值。隨著RSense的增加,則測量回
路中導通電流將因?yàn)闇y(cè)量信號的反饋而減少。
因此,為了精確測量集電極電流,測量電阻RSense應限制在1到5歐姆的范圍內。
如果關斷的電流門限值只是略高于晶體管的額定電流,那么在開通時出現的通過續流二極管的反向
電流峰值會超出門限電流,因此電流檢測必須在這段時間內被關閉。
在檢測電阻RSense無限大時,器測量電壓等于集電極-發射極飽和電壓,因此,鏡像電流檢測轉化為
vCEsat檢測。
vCEsat 檢測
vCEsat檢測使用了晶體管數據文件資料給出的集電極電流和集電極-發射極電壓的特性(正向?qū)ㄌ匦?br /> 和輸出特性)。為此,一個快速高耐壓的二極管被用來檢測集電極-發射極電壓,并與一個參考值進
行比較。如果參考值被超過,錯誤信息存儲裝置就會被觸發并關斷晶體管。由于短路時晶體管能快
速脫離飽和區,所以,vCEsat檢測非常適合用于短路檢測,當晶體管因?yàn)楣收蠜]有退出飽和區時(例
如,接地故障電流和過電流增長緩慢),則其應用受到一定限制。
為了確保IGBT在正常開通,vCEsat檢測必須在開通后的一定時間內不工作(被消隱),直到集電極-發
射極電壓低于參考電壓值。因?yàn)樵谶@段時間內沒有短路保護,所以消隱時間不能超過tsc_max。
輸出特性對溫度的依賴性以及參數的離散性都對VCEsat檢測有不利的影響。然而同鏡像電流法相
比,vCEsat檢測的主要優點是適用于任何標準的IGBT/MOSFET模塊。直接法)來得出故障電流。
降低故障電流
通過降低或限制故障電流,特別是在短路和對地連接呈低阻抗?fàn)顟B(tài)時,晶體管開關能得到更好的保
護。
在短路2時,因?yàn)楹芨叩膁vCE/dt值導致柵極-發射極電壓突然升高,從而產生了動態短路電流升高。
這可以通過限制柵極發射極電壓來降低短路電流的幅度。在實際應用的例子中,通過這種保護技術,
穩態的短路電流被限制在額定電流的2.5到3倍的數量值上。
